הבנת כרסני קצה עבור יישומי עיבוד שבבי פלדה

מקור תמונה: פקסלים

כרסום קצה לפלדה הם כלים חשובים לחיתוך ועיצוב חומר זה. הם יכולים לגלף ולעצב פלדה בדיוק רב. שלא כמו מקדחים רגילים, כרסמי קצה לפלדה יכולים לנוע הצידה, מה שהופך אותם לשימושיים עבור עיצובים מפורטים ועבודה משובחת. הם גם חוסכים זמן על ידי צמצום שלבי גימור נוספים.

כרסום קצה לפלדה מחומרים חזקים כמו קרביד עובדים טוב יותר. קרביד שומר על הכלים חדים גם במהלך עבודות חיתוך קשות. זה גם מאפשר מהירויות חיתוך מהירות יותר , מה שעוזר בעבודה עם פלדה קשה. כלים אלה מפחיתים רעידות, מה שהופך משטחים חלקים יותר ופחות רועשים.

בחירת מכבשי הקצה הנכונים לפלדה עוזרת להפוך את העבודה למהירה יותר ולמוצרים טובים יותר.

טייק אווי מפתח

• טחנות קצה לפלדה יכולות לחתוך לכיוונים שונים. זה הופך אותם למעולים עבור עיצובים מפורטים ופחות שלבי גימור.

• כרסמות קצה קרביד פועלות בצורה הטובה ביותר עבור פלדה מכיוון שהן מחזיקות מעמד זמן רב. הם מתנגדים לחום ונשארים חדים לאורך זמן.

• בחירת הצורה והמספר הנכונים של חלילים חשובה. כרסמות קצה שטוחות מבצעות חתכים ישרים, ואלו עם אף כדורי עושים עיקולים.

• הגדרה נכונה של המכונה עוזרת לכלי להחזיק מעמד זמן רב יותר. קצב הזנה ומהירות נכונים גם משפרים את החיתוך.

• ציפויים כמו TiAlN גורמים לכלים לעבוד טוב יותר ולהחזיק מעמד זמן רב יותר. הם מועילים במיוחד עבור עבודות חיתוך קשות.

מהן טחנות קצה לפלדה?

הגדרה ותפקוד ראשוני

כרסום קצה לפלדה הם כלים שנועדו לחתוך ולעצב פלדה. בניגוד למקדחים רגילים, הם יכולים לחתוך לרוחב ולכיוונים אחרים. זה הופך אותם למעולים עבור עיצובים מפורטים, חריצים וצורות בחלקי פלדה. התפקיד העיקרי שלהם הוא להסיר פלדה במהירות תוך שמירה על דיוק. זה עוזר לוודא שהמוצר המוגמר תואם את התוכניות המדויקות.

למפעלי קצה יש קצוות חדים ומספרים שונים של חלילים כדי להתמודד עם קשיות הפלדה. חלק, כמו כרסני קצה Gradient Helix Edge (GHE) , השתמשו בזוויות מיוחדות כדי לחתוך טוב יותר ולהפחית את הכוח. אבל להבין כוחות חיתוך עבור כלים אלה יכול להיות מסובך בגלל העיצוב שלהם. מומחים משתמשים בשיטות מתקדמות למדידת כוחות כמו משיקים, רדיאליים וציריים כדי לשפר את אופן פעולתם.

ההבדלים העיקריים בין כרסום קצה וכלי חיתוך אחרים

כרסמי קצה שונים מאוד מכלים כמו מקדחים או כלי מחרטה. מקדחים חותכים רק ישר כלפי מטה, אך כרסני קצה יכולים לחתוך לרוחב ולכיוונים רבים. זה מאפשר לך לבצע עבודות כמו חריץ, עיצוב וקווי מתאר בבת אחת. למפעלי קצה יש גם יותר חלילים, שעוזרים להסיר חומר מהר יותר ולהפוך את המשטחים לחלקים יותר.

בהשוואה לכלי חיתוך קרמיים, כרסמות קצה לפלדה גמישות יותר. מחקרים מראים כרסמות קצה מצופה קרביד פועלות טוב יותר מאשר חותכי פלדה במהירות גבוהה (HSS) ללא ציפוי. לדוגמה, כרסמי קצה קרביד מחזיקים מעמד זמן רב יותר וחותכים מהר יותר כאשר עובדים על פלדת אל חלד 304. זה הופך אותם לבחירה הטובה ביותר עבור עבודות מדויקות.

יישומים של כרסום קצה בעיבוד שבבי פלדה

טחנות קצה עבור פלדה הם משמש בתעשיות רבות . בחלל, הם מייצרים חלקים מורכבים כמו תושבות מנוע. יצרני רכב משתמשים בהם כדי ליצור חלקי מנוע וחלקי תיבת הילוכים מדויקים. חברות אלקטרוניקה משתמשות בהן כדי לעצב מעגלים מודפסים (PCB) ומארזים. חברות רפואיות מסתמכות עליהם עבור שתלים וכלים כירורגיים. אפילו ביצירת אב טיפוס, כרסמי קצה עוזרים לבדוק ולשפר עיצובים בדיוק.

לכלים אלו יתרונות רבים. הם יכולים לחתוך, לעצב ולסיים פלדה ללא צורך בכלים נוספים. הם יכולים להשיג טולרנסים הדוקים מאוד, קטנים עד ±0.002 מ'מ. העיצוב מרובה החלילים שלהם מאפשר חיתוכים עמוקים יותר, חיסכון בזמן והגברת היעילות.

עֵצָה: בחר כרסמות קצה על סמך העבודה וקשיות הפלדה. זה עוזר להם לעבוד טוב יותר ולהחזיק מעמד זמן רב יותר.

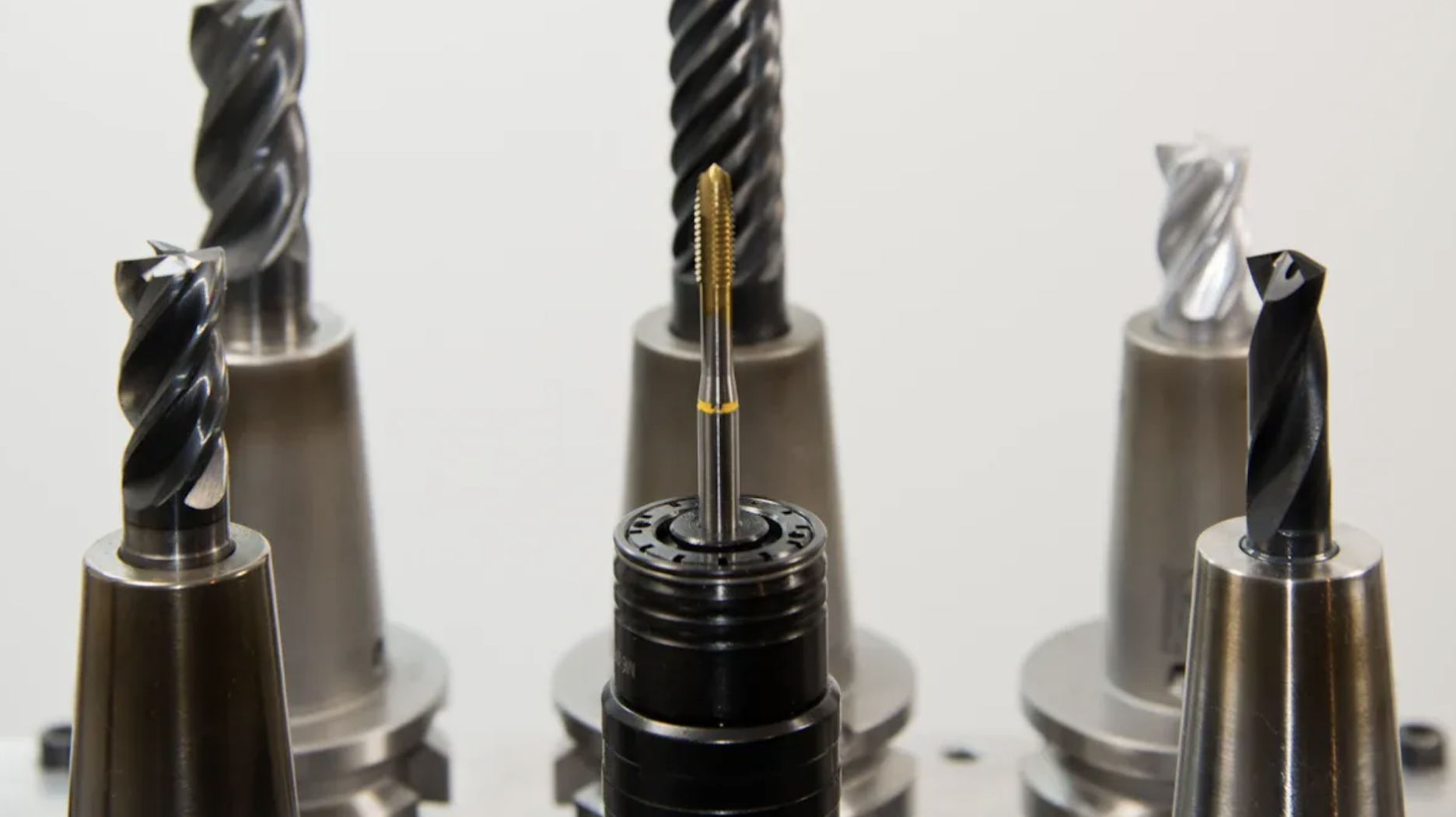

סוגי טחנות קצה לפלדה

מקור תמונה: פקסלים

סוגים מבוססי צורה: שטוח, אף כדורי ורדיוס פינתי

למפעלי קצה יש צורות שונות לעבודות שונות. כרסמות קצה שטוחות נפוצות ויוצרות קצוות חדים ומשטחים שטוחים. הם נהדרים לחיתוך חריצים וכיסים. לטחנות קצה כדוריות יש קצוות מעוגלים. אלה משמשים עבור עקומות חלקות וצורות תלת ממדיות. כרסמות קצה ברדיוס פינות משלבות קצוות חדים עם עיקולים קלים. הפינות המעוגלות שלהם מחזיקות מעמד זמן רב יותר ומתבלות פחות.

טיפ: השתמשו במפתן קצה כדורי לקימורים ושטוחים לחיתוכים ישרים. זה עוזר לכלים להחזיק מעמד זמן רב יותר ולעבוד טוב יותר.

ספירת חלילים והשפעתה על עיבוד פלדה

מספר החלילים משנה את אופן פעולתו של טחנת קצה. כרסמות קצה דו-חליל טובות לחומרים רכים . הם משאירים מקום לברוח של צ'יפס ומונעים סתימות. כרסמות קצה של ארבעה חלילים עדיפות לפלדה. הם חזקים יותר והופכים משטחים חלקים יותר. יותר חלילים נותנים גימור טוב יותר אך מקשים על הסרת השבבים. אלה הם הטובים ביותר עבור גימור, לא חיתוך גס.

• פחות חלילים עוזרים להסרת שבבים בחומרים רכים.

• כרסמות קצה דו-חליל טובות לחומרים רכים כמו פלסטיק.

• כרסום קצה ארבע חלילים חזק ועובד היטב על פלדה.

• חלילים נוספים עושים גימורים חלקים יותר אך נסתם קל יותר.

סוגים מבוססי חומרים: קרביד, פלדה מהירה וקובלט

החומר של טחנת קצוות משפיע על האופן שבו הוא חותך ומתמשך. כרסום קצה קרביד הם הטובים ביותר עבור פלדה. הם נשארים חדים ומטפלים בחום היטב. כרסמות קצה פלדה במהירות גבוהה (HSS) עולות פחות אך נשחקות מהר יותר. כרסמי קצה קובלט קשיחים יותר מ-HSS ועובדים היטב בחום גבוה.

סוג טחנת קצה

חומר נבדק

מדד ביצועים

ארבע חליל	פלדה AISI 4340	השילוב הטוב ביותר של חיי כלי וגימור חלק
שני חליל	אַקרִילִי	פחות שבבים נדבקים ומשטח ברור יותר

בחירת החומר הנכון גורמת לכלים להחזיק מעמד זמן רב יותר ולעבוד טוב יותר. עבור פלדה, כרסום קצה קרביד הם בדרך כלל הבחירה העליונה.

חומרים וציפויים למפעלי קצה בעיבוד פלדה

חומרים נפוצים המשמשים במפעלי קצה לפלדה

החומר של טחנת קצה משפיע על כמה טוב הוא חותך פלדה. שלושה חומרים נפוצים הם פלדה מהירה (HSS) , קובלט , וקרביד מוצק . כל אחד מהם עובד בצורה הטובה ביותר עבור משימות מסוימות.

חוֹמֶר

התנגדות ללבוש

קְשִׁיחוּת

עמידות בחום

מאפייני ביצועים

פלדה במהירות גבוהה	טוֹב	לְמַתֵן	לְמַתֵן	נהדר עבור כרסום כללי
קובלט (M-42)	לְשַׁפֵּר	גָבוֹהַ	גָבוֹהַ	חותך מהר יותר מ-HSS
קרביד מוצק	מְעוּלֶה	גָבוֹהַ	מְעוּלֶה	חותך פי 2-3 מהר יותר מאשר HSS

קרביד מוצק הוא הטוב ביותר לחיתוך פלדה קשה. זה מתנגד לבלאי וחום טוב מאוד. קובלט הוא קשיח ומטפל בחום, בעוד HSS עולה פחות ועובד לעבודות קלות יותר.

ציפויים פופולריים כמו TiN, TiAlN ו-DLC

ציפויים גורמים לטרסאות הקצה להחזיק מעמד זמן רב יותר ולחתוך טוב יותר. ציפויים פופולריים כוללים טיטניום ניטריד (TiN) , טיטניום אלומיניום ניטריד (TiAlN) ופחמן דמוי יהלום (DLC).

סוג ציפוי

מדד ביצועים

ממצאים

פַּח	חיי כלי	גורם לכלים להחזיק מעמד זמן רב יותר
TiAlN	Flank Wear	מפחית בלאי בעבודות קשות
DLC	יכולת חיתוך	חותך טוב יותר בסגסוגות ניקל

TiN מוסיף הגנה בסיסית. TiAlN קשה יותר ועמיד בפני שחיקה טוב יותר. DLC מוריד חיכוך ומשפר חיתוך, במיוחד בחומרים מסובכים.

כיצד חומרים וציפויים משפרים את העמידות והביצועים

חומרים וציפויים טובים עוזרים לטחינת הקצה להחזיק מעמד זמן רב יותר ולעבוד טוב יותר. ציפויים כמו TiAlN ו- DLC מפחיתים חיכוך וחום, מה שמפחית את שחיקת הכלים. טכנולוגיות כמו HiPIMS ו- Baliq S3p משפרות עוד יותר את הציפויים. HiPIMS הופך את הציפוי לקשיח יותר, בעוד Baliq S3p יוצר משטחים חלקים יותר כדי להפחית את החום.

טיפ: בחר ציפויים בהתאם לעבודה שלך. השתמש ב- TiAlN לחיתוך מהיר. בחר DLC עבור גימורים חלקים.

החומר והציפוי הנכונים גורמים לכלים להחזיק מעמד זמן רב יותר, לחתוך מהר יותר ולהניב תוצאות טובות יותר.

כיצד להשתמש במפעלי קצה לעיבוד שבבי פלדה

הגדרת מכונה ובחירת טחנת הקצה הנכונה

הגדרה נכונה של המכשיר שלך חשובה מאוד. ודא שהמכונה מיושרת ומכויל כדי למנוע טעויות. בדוק את צורת הכלי, כמו עיצוב הקצה והחליל . פרטים אלה משפיעים על מידת החיתוך של הכלי ומחזיק מעמד. מחקרים מראים שהגדרות טובות מפחיתות בלאי ומשפרים את היעילות.

בבחירת טחנת קצה, חשבו על החומר והמשימה. עבור פלדה, כרסום קצה קרביד הם הטובים ביותר מכיוון שהם חזקים ועמידים בפני חום. עקוב אחר העצות האלה כדי בחר בחוכמה :

גוֹרֵם

מה לדעת

חוֹמֶר	פלדה קשה זקוקה לכלים קשוחים כמו כרסום קצה קרביד.
קוטר חיתוך	קטרים ​​קטנים הם לפרטים; גדולים לחיתוכים גסים.
ספירת חלילים	פחות חלילים מסירים חומר מהר יותר; יותר חלילים עושים גימורים חלקים יותר.
ציפויים	ציפויים כמו טיטניום ניטריד גורמים לכלים להחזיק מעמד זמן רב יותר.
מהירות חיתוך וקצב הזנה	השתמש בהגדרות נכונות כדי להגן על הכלי והחומר.

על ידי הגדרת המכונה שלך היטב ובחירת הכלי הנכון, תוכל להשיג תוצאות טובות יותר ולגרום לכלים שלך להחזיק מעמד זמן רב יותר.

טיפ: בדוק תמיד את הגדרות המכונה והכלי שלך לפני שמתחילים. צעד פשוט זה יכול לחסוך זמן ולמנוע שגיאות.

הגדרות חשובות: קצב הזנה, מהירות ועומק חיתוך

קצב הזנה, מהירות ועומק חיתוך הם המפתח לביצועים טובים. התאם את ההגדרות הללו כדי להסיר חומר ביעילות ולהגן על הכלי. להלן כמה ערכים מוצעים לפלדה:

סְבִיבָה

ערך מומלץ

מהירות חיתוך	חיתוכים גסים: 120 מ'/דקה, חיתוכים בגימור: 210 מ'/דקה
קצב הזנה	חתכים גסים: 0.1–0.3 מ'מ/שן, חתכים בגימור: 0.033–0.3 מ'מ/שן
עומק חיתוך	לא יותר ממחצית אורך קצה החיתוך

לחיתוכים גסים, השתמש במהירויות ובקצבי הזנה גבוהים יותר כדי לעבוד מהר יותר. לגימור, הנמיך הגדרות אלה לקבלת משטח חלק. שמור על עומק החיתוך רדוד כדי למנוע עומס יתר על הכלי.

הערה: צפה במכונה בזמן שהיא פועלת. אם הוא מתחמם מדי או רוטט, כוונן את המהירות או קצב ההזנה.

טיפים לדיוק וחיי כלי עבודה

כדי לקבל תוצאות מדויקות ולגרום לכלים להחזיק מעמד זמן רב יותר, עקוב אחר הטיפים הבאים:

עֵצָה

למה זה עוזר

השתמש בנוזלי חיתוך	נוזלים מקררים ומשמנים את הכלי, מפחיתים את החום והבלאי.
שמור על המכונה יציבה	התקנה יציבה מפחיתה רעידות ומגינה על הכלי.
בקרת מהירות חיתוך	מהירות גבוהה מדי גורמת לחום ומקצרת את חיי הכלי.
התאם את סוג הפלדה	התאם את השיטה שלך בהתאם למידת הקשה או הרכה של הפלדה.

מכונות מודרניות יכולות לעקוב אחר נתונים כמו בלאי הכלים וזמני מחזור. השתמש במידע זה כדי לשפר את התהליך שלך ולבצע בחירות חכמות יותר.

טיפ: בדוק את הכלים שלך לעתים קרובות והחלף אותם אם נשחקו. כלים שחוקים יכולים להרוס את הדיוק ולהאט את העבודה.

עבור כרסמות קצה וציפויי קרביד באיכות מעולה, בקר Hiboo Tools . הם מציעים כלים המיועדים לביצועי עיבוד פלדה מעולים.

היתרונות והאתגרים של טחנות קצה לפלדה

יתרונות: דיוק, צדדיות ויעילות

למפעלי קצה לפלדה יתרונות רבים בעבודות עיבוד שבבי. הם מאוד מדויקים, עוזרים לך לעשות עיצובים מפורטים וגדלים מדויקים. כלים אלה יכולים לעשות עבודות שונות, כמו חיתוך חריצים או עיצוב עקומות תלת מימדיות . זה אומר שאתה לא צריך הרבה כלים, חוסך זמן ומאמץ.

הם גם מאוד יעילים. מכבשי קצה חותכים פלדה במהירות, ומצמצמים את זמן העבודה וצריכת האנרגיה. הם יוצרים משטחים חלקים, כך שאין צורך בליטוש נוסף. לְדוּגמָה:

• הם הופכים משטחים לחלקים, ומדלגים על שלבי גימור נוספים.

• הם עובדים עם חומרים רבים, מה שהופך אותם לשימושיים למשימות שונות.

• הם עוזרים לשמור על גדלים מדויקים לתוצאות עקביות.

בחירת הכלי הנכון יכולה לחסוך כסף ולשפר את מהירות העבודה שלך.

אתגרים: ייצור חום, בלאי כלים ופינוי שבבים

אפילו עם היתרונות שלהם, לטחנות קצה יש כמה אתגרים בעת חיתוך פלדה. חום הוא בעיה גדולה. חיתוך יוצר טמפרטורות גבוהות, במיוחד במהירויות מהירות. חום זה יכול להחליש את הכלי ולהפוך אותו לפחות יעיל. מומחים אומרים שקשה לחזות חום בגלל איך כלים ופלדה נוגעים במהלך החיתוך.

שחיקת הכלים היא בעיה אחרת. חום וחיכוך גורמים לכלים להתבלות מהר יותר, ומקצרים את חייהם. מחקרים מראים שחיתוכים עמוקים יותר הופכים את הכלים לחמים יותר, מה שמתבלה אותם מהר יותר.

הסרת שבבים היא גם מסובכת. שבבי פלדה עלולים לחסום את חלילי הכלי, ולגרום לחתכים רעים ולמשטחים מחוספסים. לדעת כיצד חום משפיע על הכלי והשבבים יכול לעזור לשפר את החיתוך.

פתרונות לאתגרים נפוצים בעיבוד שבבי פלדה

אתה יכול לפתור את הבעיות האלה עם אסטרטגיות חכמות . כלים מצופים, כמו אלה עם Nano-TiAlN, עמידים בחום ומחזיקים מעמד זמן רב יותר. גם הגדרה נכונה של מכונות ושימוש בהגדרות החיתוך הנכונות עוזרות. לְדוּגמָה:

• השתמש במהירות חיתוך של 428.46 סל'ד וקצב הזנה של 0.285 מ'מ/שן.

• שמור על עומק החיתוך על 0.208 מ'מ כדי להוריד את החום והלחץ.

נוזלי קירור או סיכה יכולים להפחית את החום ולנקות שבבים טוב יותר. שיטות מודרניות כמו מינימום כמות סיכה (MQL) הן ידידותיות לסביבה וחוסכות באנרגיה.

עבור כרסמות קצה עמידים ומדויקים, בדוק Hiboo Tools . הכלים שלהם עשויים להתמודד עם עבודות עיבוד פלדה קשות.

כרסמי קצה לפלדה הם כלים מדויקים, גמישים ויעילים. הם עובדים היטב עם חומרים קשים, יוצרים משטחים חלקים ועומדים במגבלות גודל הדוקות. בחירת טחנת הקצה הנכונה והתקנת מכונות משפרת את התוצאות ואת חיי הכלים.

מחוון ביצועים

ערך מטרי

חספוס פני השטח (Ra)	1.101 מיקרומטר
כוחות חיתוך (Fc)	781 N
All Wear (TW)	151 מיקרומטר
שיעור הסרת חומרים (MRR)	1540 מ'מ⊃3;/s
מהירות ציר אופטימלית	1200 סל'ד
קצב הזנה אופטימלי	320 מ'מ לדקה
עומק חיתוך אופטימלי	0.6 מ'מ
רוחב חיתוך אופטימלי	8 מ'מ
קצב זרימת נוזל קירור אופטימלי	100 מ'ל לשעה

טיפ: התאימו את חומר הכלי והציפוי לסוג הפלדה. התאם את קצב ההזנה ומהירות הציר ליעילות טובה יותר וחיי הכלי ארוכים יותר. בדוק את הכלים לעתים קרובות לבלאי כדי לשמור על חיתוכים מדויקים ולהימנע מטעויות.

על ידי שימוש בעצות אלה, אתה יכול לעבוד מהר יותר ולקבל תוצאות נהדרות בעת עיבוד פלדה.

שאלות נפוצות

מהו החומר הטוב ביותר עבור כרסום קצה בעת עיבוד פלדה?

קרביד הוא החומר הטוב ביותר לעיבוד פלדה. הוא נשאר חד, מתנגד לחום ומטפל במשימות חיתוך קשות. פלדה מהירה (HSS) וקובלט הן גם אפשרויות, אבל הקרביד מציע ביצועים ועמידות מעולים.

טיפ: השתמשו במפתני קצה קרביד לפלדה קשה כדי להשיג תוצאות טובות יותר.

איך בוחרים את טחנת הקצה המתאימה לעבודה?

שקול את סוג הפלדה, חומר הכלי, ספירת החלילים והציפוי. עבור פלדה קשיחה, השתמש בטחונות קצה קרביד עם ציפוי TiAlN. התאם את ספירת החלילים למשימה - פחות חלילים עבור חיספוס, יותר עבור גימור.

הערה: בדוק תמיד את הגדרות קוטר החיתוך והמהירות לצורך דיוק.

מדוע לטחנות קצה יש ספירות חלילים שונות?

ספירת חלילים משפיעה על הסרת שבבים וגימור פני השטח. פחות חלילים (2-3) מאפשרים פינוי טוב יותר של שבבים, אידיאלי לחיתוכים גסים. יותר חלילים (4-6) יוצרים גימורים חלקים יותר, אך עלולים להיסתם בחתכים עמוקים.

ספירת חלילים

השימוש הטוב ביותר

2-3	חיספוס
4-6	מסיים

כיצד ניתן להפחית את בלאי הכלים במהלך עיבוד פלדה?

השתמש במהירויות חיתוך נאותות, בקצבי הזנה ובנוזלי קירור. כלים מצופים, כמו אלה עם TiAlN, עמידים בפני חום ובלאי. הימנע מעומס יתר על הכלי על ידי שמירה על עומק החיתוך רדוד.

טיפ: בדוק בקביעות את השחיקה של הכלים כדי לשמור על דיוק ויעילות.

אילו ציפויים עובדים הכי טוב עבור כרסום קצה בעיבוד פלדה?

ציפוי TiAlN ו-DLC מצוינים עבור פלדה. TiAlN עמיד בפני חום ובלאי, בעוד DLC מפחית חיכוך לחיתוכים חלקים יותר. ציפויים אלה מאריכים את חיי הכלים ומשפרים את הביצועים.

הערה: בחר ציפויים על סמך סוג הפלדה ומהירות העיבוד.
